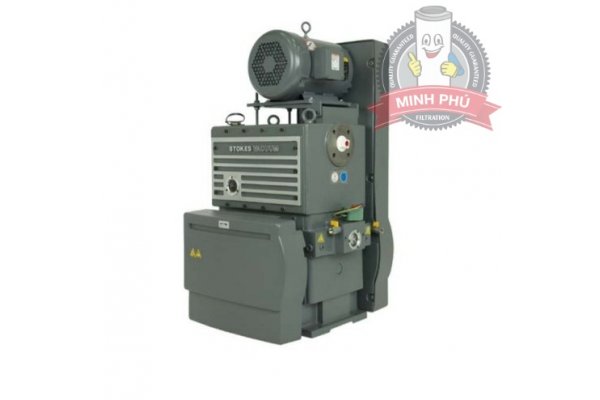

  • MÁY BƠM EDWARDS STOCKES MICROVAC 212J

  • Mô tả: Lưu lượng từ 7200 m3/h, độ chân không 11.5 x 10-4 mbar / 1 x 10-4 Torr
  • Giá: Liên hệ
  • Lượt xem: 608

Tổng quan về bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :

Máy bơm piston quay Stokes Microvac đặt tiêu chuẩn về hiệu suất và độ tin cậy là thiết kế tiết kiệm không gian, hiệu quả nhất trong các ngành công nghiệp. Máy bơm piston quay Stokes Microvac đã được cải tiến, nâng cấp và tinh chỉnh để mang lại độ tin cậy và năng suất tốt hơn nữa kết hợp với việc bảo trì và thời gian ngừng quy trình tối thiểu.

Một hệ thống phân phối dầu tích hợp loại bỏ đường ống bên ngoài và mang lại hoạt động không rò rỉ trong một thiết kế cách điệu. Một nền tảng gắn động cơ cứng hơn cắt giảm tính linh hoạt để giảm thiểu mài mòn dây curoa động cơ. Nắp bình chứa dầu được cách điệu và các vòng chữ 'O' của nắp bên cải thiện khả năng làm kín để loại bỏ rò rỉ dầu. Một van chấn lưu khí tích hợp được tích hợp trong nắp bên cho phép thích ứng nhanh chóng với chấn lưu khí tự động.

Quan trọng nhất, những cải tiến này không làm tăng diện tích tiết kiệm không gian hàng đầu trong ngành. Kích thước đầu vào, đầu ra và lắp đặt hoàn toàn giống với máy bơm piston quay Microvac dòng H.

Máy bơm này được lắp một cuộn dây 230 / 460V để điều khiển van điện từ dầu giúp máy bơm không bị ngập dầu trong trường hợp mất điện hoặc mất chân không.

Tính năng bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :

Máy bơm Microvac 212J là một thiết bị kiểu piston kín dầu, quay, khép kín. Piston bơm được gắn với trục truyền động chính thông qua một thanh lệch tâm và được hỗ trợ bởi hai thanh bản lề dao động tự do. Khi piston quay, không khí đi vào máy bơm qua rãnh trượt của piston. Khi piston đạt đến vị trí trung tâm trên cùng, cửa nạp sẽ đóng lại. Sau đó, không khí bị cuốn vào sẽ được nén và xả qua các van xả và ra cửa xả của bình chứa khi piston tiếp tục quay.

Việc bôi trơn các bộ phận bên trong máy bơm hoàn toàn tự động. Máy bơm này được lắp một cuộn dây 380V để điều khiển van điện từ dầu giúp máy bơm không bị ngập dầu trong trường hợp mất điện hoặc mất chân không.

Để cho phép bơm tải hơi cao, một chấn lưu khí tích hợp được trang bị. Điều này được sử dụng để ngăn chặn sự ngưng tụ của hơi do khí bơm mang theo.

Kết cấu bằng gang dẻo và đúc chắc chắn cung cấp khả năng vận hành đáng tin cậy chắc chắn đã được chứng minh.
Hoạt động 500 vòng / phút thấp cho vòng đời máy bơm dài nhất.
Thiết kế hiệu quả mang lại thời gian hoạt động tối đa với các bộ phận chuyển động tối thiểu, tốc độ quay thấp và độ hở lớn.
Tắt trống cuối cùng thấp với áp suất xuống <2,5 x 10 -2 Torr.
Thiết kế boong van mới hầu như loại bỏ việc bảo trì van và tiếng ồn.
Thiết kế tiết kiệm không gian giúp tiết kiệm đến 50% diện tích sàn có giá trị.
Đơn vị hoàn chỉnh và khép kín đã sẵn sàng để cài đặt.
Hệ thống bôi trơn tự động cung cấp dòng dầu thích hợp đến các ổ trục và bề mặt làm kín và ngăn chặn dòng chảy ngược vào hệ thống.
Cân bằng có kiểm soát giúp giảm độ rung đến mức tối thiểu thực tế.
Ballast theo tiêu chuẩn.
Tổng khả năng bao gồm khả năng sản xuất và dịch vụ để giữ cho thiết bị của bạn hoạt động tốt nhất với nhiều loại phụ kiện hệ thống chân không

Ứng dụng bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :

 - Tự động hóa
 - Xử lý hóa học
 - Ứng dụng chung
 - Xử lý nhiệt
 - Phát hiện rò rỉ
 - Luyện kim
 - Chế biến PET
 - Dược phẩm
 - Làm khô máy biến áp và điều hòa chất lỏng cáp
 - Lớp phủ chân không
 - Chân không tan chảy

Các phiên bản bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :

Máy bơm Edwards stockes microvac 212J 230/460V, 3Ø, 60Hz (230/460V Coil),Mã đặt hàng Edwards 900212014
Máy bơm Edwards stockes microvac 2212J 400V, 3-ph, 50Hz, IEC motor, 380V Coil (CE compliant),Mã đặt hàng Edwards 2900212014501
Máy bơm Edwards stockes microvac 2212J 400V, 3-ph, 50Hz, IEC motor, 415V Coil (CE compliant),Mã đặt hàng Edwards 2900212014502
Máy bơm Edwards stockes microvac 2212J 400V, 3-ph, 50Hz, IEC motor, 380V Coil with Water Miser (CE compliant),Mã đặt hàng Edwards 2900212014503
Máy bơm Edwards stockes microvac 2212J 400V, 3-ph, 50Hz, IEC motor 415V Coil with Water Miser (CE compliant),Mã đặt hàng Edwards 2900212014504

Thông số bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :



Displacement (swept volume)
50Hz 7200 m3h-1 / 4241 ft3min-1
60Hz 8640 m3h-1 / 5089 ft3min-1
Max rotation speed
50Hz 3000 rpm
60Hz 3600 rpm
Max pressure differential
50Hz 190 mbar / 143 Torr
60Hz 120 mbar / 90 Torr
Ultimate (depends on backing set)
50Hz 1.5 x 10-4 mbar / 1 x 10-4 Torr
60Hz 2 x 10-4 mbar / 1.5 x 10-4 Torr
Standard backing set speed requirements On application
Recommended oil Mobil SHC 629
Max oil capacity (vertical gas flow config) 8.3 litre / 2.18 US gal
Inlet/outlet connection 10 inch class 150 ASME B16.5
Inlet/outlet cooling water connection Rp 1/2 inch ISO 7-1 (1/2 inch BSP)
End cover purge gas inlet Rp 3/8 inch ISO 7-1 (3/8 inch BSP)
Max cooling water supply pressure 4 bar / 58 psi
Max cooling water supply temp 35°C / 95°F
Cooling water flow rate 15 l min-1 / 3.96 US gal min-1
Noise level 82 dB(A)
Weight (without motor) 570 kg / 1257 lb
Weight (with standard motor) 670 kg / 1474 lb

Phụ tùng bơm pít tông Stokes Microvac Edwards 212J ( Edwards 212 J) :

Edwards 421-780-001, Edwards 421780001 Edwards V-Lube Oil 208 litres (55 US gal)
Edwards 254-539-002, Edwards 254539002 Edwards V-Lube Oil 19 litres (5 US gal)
Edwards H110-30-002, Edwards H11030002 Edwards V-Lube Oil  25 litres (6.6 US gal)
Edwards 085019757, Edwards 085019757 Edwards Bearings
Edwards KIT001385, Edwards KIT001385 Edwards KIT 212J OVERHAUL GASKET
Edwards KIT001389, Edwards KIT001389 Edwards KIT 212J OVERHAUL SPARES
Edwards 254-117-002, Edwards 254117002 Edwards V-Lube Oil 3.8 litres (1 US gal)
Edwards H110-30-001, Edwards H11030001 Edwards V-Lube Oil 5 litres (1.3 US gal)
Edwards H110-30-003, Edwards H11030003 Edwards V-Lube Oil 205 litres (54 US gal)
Edwards 429-63-8016, Edwards 429638016 Edwards Replacement parts kit for 212J pump
Edwards KIT001341, Edwards KIT001341 Edwards KIT 212J GAS BALLAST AND VALVE DECK
Edwards 607417001, Edwards 607417001 Edwards Valve deck assembly (new style)
